通过波分在ONU生产测试提高产能

在ONU的生产测试中,根据不同产品和客户需求,要对ONU产品进行流量测试,测试环境一般要求比较严格,通常会要求ONU在-28db下达到相应的性能指标,因为不同的产品性能导致复测率偏高,影响产能,因此在生产测试时可以通过波分来降低复测率,提高产能,主要分为以下情况:

例一、在某运营商的PON网络中,早期采用了GPON网络,后期增加了XG(S)-PON网络,为充分利用现有资源,因此提出了COMBO文案,即OLT局端同时输出GPON和XG(S)-PON波长,其中GPON波长为下行1490上行1310,XG(S)-PON为下行1577上行1270,但一些较早设计的BOSA型号没有考虑到复合光情况(即有多种波长在同一光纤传输),因此在面对这种复合光的情况下,会出现光接收性能差无法满足测试要求,甚至无法注册等情况,此时可以通过波分,将1577的XG(S)-PON波长进行隔离,只保留1490的GPON波长,确保性能,降低复测率,提高产能。详见下图:

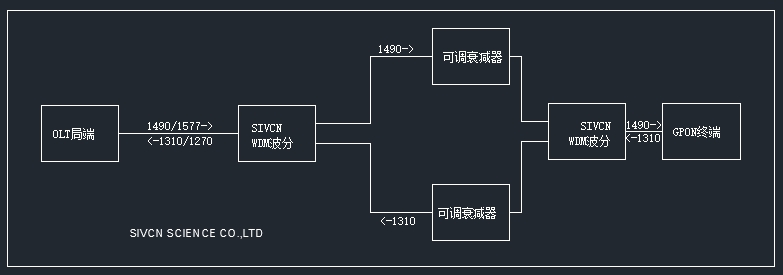

例二、在某GPON测试时,客户要求在-28db下测试产品性能,因此需要在光纤中加入可调衰减,确保光在-28db,但是可调衰减在降低OLT至ONU的1490光同时也降低了ONU返回OLT的1310的光功率,导致OLT接收到的光功率不足,至复测率高,此时可以用波分将1490下行光和1310上行光进行区分,再通过可调衰减器调节至相应的功率,降低复测率,提高产能。详见下图:、

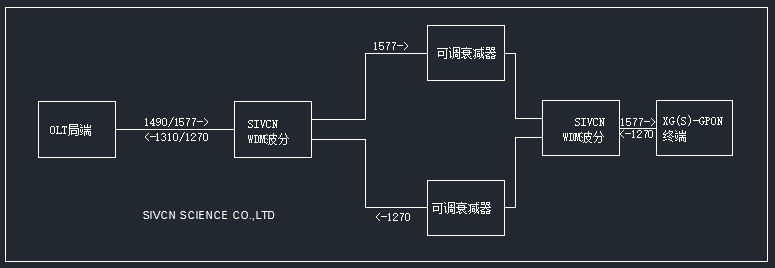

例三、在某XG(S)PON测试时,客户要求在-28db下测试产品性能,因此需要在光纤中加入可调衰减,确保光在-28db,但是可调衰减在降低OLT至ONU的1577光同时也降低了ONU返回OLT的1270的光,导致OLT接收到的光功率不足,至复测率高,此时可以用波分将1577下行光和1270上行光进行区分再通过可调衰减调节至相应的功率,降低复测率,提高产能。详见下图:

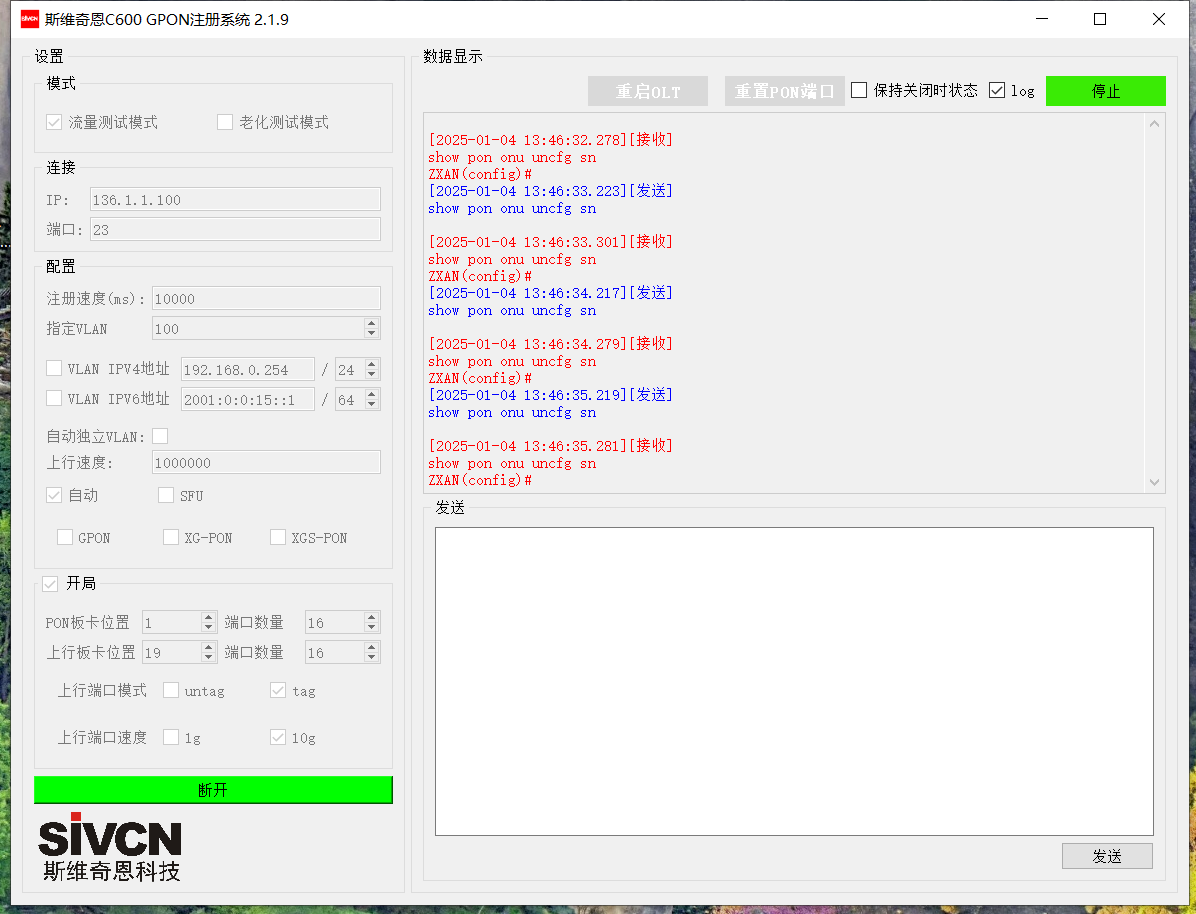

例一的情况已经可以通过注册软件进行调节为单光输出模式,将软件GPON选项钩选即可实现OLT单光输出。





深圳市斯维奇恩科技有限公司

专注PON测试,欢迎各位测试工程师讨论

www.sivcn.com
